Ing. Hugo Aguilar
Horizonte Ingeniería SRL – San Salvador de Jujuy, Argentina
Con la colaboración del Ing. Daniel A. Nieto
La evolución de las redes de distribución eléctrica plantea nuevos desafíos en confiabilidad, durabilidad, eficiencia constructiva y sostenibilidad. En este contexto, la selección de materiales para canalizaciones subterráneas adquiere un papel estratégico, tanto por su incidencia en la vida útil de las instalaciones como por sus efectos en los procesos constructivos y los costos de mantenimiento.
Esta serie de tres artículos analiza la incorporación del polietileno de alta densidad (PEAD) como material predominante en sistemas de canalización subterránea para infraestructura eléctrica de distribución. Se examinan sus propiedades técnicas, el desempeño frente a materiales tradicionales (PVC, acero galvanizado, hormigón) y las innovaciones constructivas que habilita (incluyendo perforación horizontal dirigida (HDD), micro tunelado y trenchless technology). Los resultados evidencian que el PEAD representa un salto tecnológico significativo en términos de confiabilidad, durabilidad (vida útil > 50 anos), reducción de costos de ciclo de vida y compatibilidad con estándares internacionales IEC 61386, IEEE y CIGRE.
La experiencia acumulada por Horizonte SRL en proyectos eléctricos regionales (en un contexto de fuerte crecimiento productivo en Jujuy) valida la pertinencia de esta evolución tecnológica para la modernización de las redes de distribución en Argentina.
Introducción
El crecimiento sostenido de la demanda eléctrica, la expansión urbana acelerada y la exigencia creciente de redes más confiables y resilientes están impulsando una transformación profunda en los materiales y tecnologías utilizados en infraestructura eléctrica. A nivel global, la tendencia hacia la subterranización de redes de media y baja tensión -impulsada por normativas de confiabilidad del servicio, estética urbana y resiliencia frente a eventos climáticos extremos- ha colocado a los sistemas de canalización en el centro de la innovación sectorial [1, 10].
Históricamente, los electroductos subterráneos se construyeron con PVC rígido, acero galvanizado o ductos de hormigón. Si bien estos materiales cumplieron adecuadamente su función durante décadas, presentan limitaciones concretas frente a entornos dinámicos: corrosión en suelos agresivos, dificultad para absorber asentamientos diferenciales, elevado peso y costo de instalación, y escasa adaptabilidad a técnicas constructivas de bajo impacto urbano.
En este contexto, el polietileno de alta densidad (PEAD) emerge como el material de referencia en sistemas de canalización eléctrica modernos. Su adopción no es una mera sustitución de materiales: representa una innovación tecnológica sistémica que transforma el proceso constructivo, reduce el costo del ciclo de vida y mejora la confiabilidad operativa de largo plazo. Organismos internacionales como IEC, CIGRE e IEEE respaldan y regulan su utilización [3, 4, 10].
En la provincia de Jujuy, donde convergen proyectos industriales, mineros (litio, potasio), energías renovables y crecimiento urbano sostenido, la modernización de la infraestructura eléctrica resulta un factor estratégico de desarrollo territorial. Horizonte SRL ha incorporado activamente estos materiales y tecnologías en sus proyectos, posicionándose a la vanguardia de la ingeniería eléctrica regional.
Figura 1 – Redes subterráneas de distribución: contexto de aplicación tecnológica del PEAD.
Tecnología PEAD: propiedades y fundamento científico
El polietileno de alta densidad (PEAD) es un polímero termoplástico semicristalino de la familia de las poliolefinas, obtenido mediante polimerización del etileno con catalizadores Ziegler-Natta o Philips. Su estructura molecular -caracterizada por cadenas lineales de alta cristalinidad (65-80 %)- le confiere propiedades mecánicas superiores respecto a otros polietilenos [9].

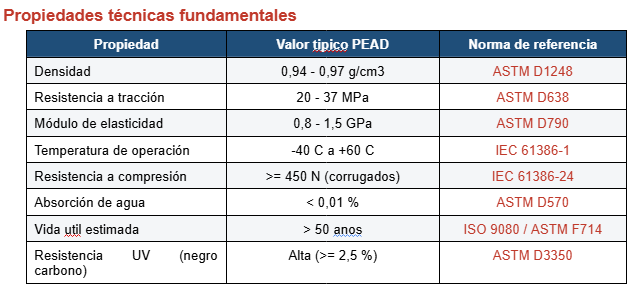

Tabla 1 – Propiedades mecánicas y físicas del PEAD para electroductos (IEC 61386-1, ASTM D638, ISO 9080).
La baja absorción de agua, combinada con excelente resistencia a álcalis, ácidos débiles y agentes oxidantes presentes en suelos urbanos e industriales, convierte al PEAD en un material prácticamente inmune a la corrosión electroquímica, fenómeno que constituye la principal causa de deterioro prematuro en canalizaciones metálicas [8, 9].
Figura 2 – Estructura y propiedades técnicas del PEAD como material para electroductos.
Innovación en la formulación: PE 100 y PE 100-RC
Los desarrollos más recientes en tecnología PEAD -denominados PE 100 y PE 100-RC (resistencia a la fisuración por tensión lenta)- ofrecen mejoras sustanciales en resistencia al agrietamiento bajo cargas sostenidas. Estas formulaciones, validadas por normas como ISO 4437 e ISO 12162, extienden la vida útil y permiten reducir los espesores de pared, optimizando el aprovechamiento del material sin comprometer la seguridad estructural.
El concepto de «infraestructura pasiva» -ductos instalados anticipando futuras ampliaciones sin necesidad de nuevas excavaciones- es un diferenciador de altísimo valor estratégico en la planificación de redes de distribución, particularmente en áreas urbanas consolidadas y corredores industriales [10].
Cierre parcial – Parte I
Con estos fundamentos queda planteado el contexto tecnológico y los fundamentos científicos que sustentan la adopción del PEAD como material predominante en canalizaciones subterráneas de distribución eléctrica. En la Parte II se abordarán las configuraciones de diseño, las tecnologías constructivas innovadoras y el análisis comparativo con los materiales tradicionales; en la Parte III, las aplicaciones sistémicas, el marco normativo integral y las conclusiones globales del trabajo.
Referencias bibliográficas
[1] STRADA S.A., Catalogo Tecnico de Tuberias PEAD para Redes Electricas y Fibra Optica, Santa Fe, Argentina.
[2] ASTM International, ASTM D1248 – Standard Specification for Polyethylene Plastics Pipe Materials, ASTM, West Conshohocken, PA.
[3] International Electrotechnical Commission (IEC), IEC 61386 – Conduit Systems for Cable Management, Parts 1 and 24, IEC, Geneva, Switzerland.
[4] IEEE Power & Energy Society, IEEE Std 525-2016 – Guide for the Design and Installation of Cable Systems in Substations, IEEE, New York.
[5] IEEE Power & Energy Society, IEEE Std 835-1994 – Power Cable Ampacity Tables, IEEE, New York.
[6] Electric Power Research Institute (EPRI), Underground Distribution Systems Reference Book, 2nd ed., EPRI, Palo Alto, CA.
[7] Asociacion Electrotecnica Argentina (AEA), Reglamentacion AEA 90364 – Instalaciones Electricas en Inmuebles, Buenos Aires, Argentina.
[8] ASTM International, ASTM D3350 – Standard Specification for Polyethylene Plastics Pipe and Fittings Materials, ASTM.
[9] Plastics Pipe Institute (PPI), Handbook of Polyethylene Pipe, 2nd ed., PPI, Irving, TX, USA.
[10] CIGRE Working Group B1, Technical Brochure 559 – Guidelines for Underground Cable Systems, CIGRE, Paris, France.
[11] IEC 60502-1/2, Power Cables with Extruded Insulation and their Accessories for Rated Voltages from 1 kV to 30 kV, IEC, Geneva.
[12] ISO 9080, Plastics Piping and Ducting Systems – Determination of Long-Term Hydrostatic Strength, ISO, Geneva.
[13] CIGRE Working Group B1.27, Technical Brochure 283 – Trenchless Methods for Installation of Underground Power Cables, CIGRE, Paris.
[14] Micro Control S.A., Ficha Tecnica ARGEFLEX FS – Cano Flexible Subterraneo PEAD IEC 61386-1/24 450N, Buenos Aires, Argentina.
